7-pinový tester zásuvky prívesu – 07171

7-pinový tester zásuvky prívesu – 07171

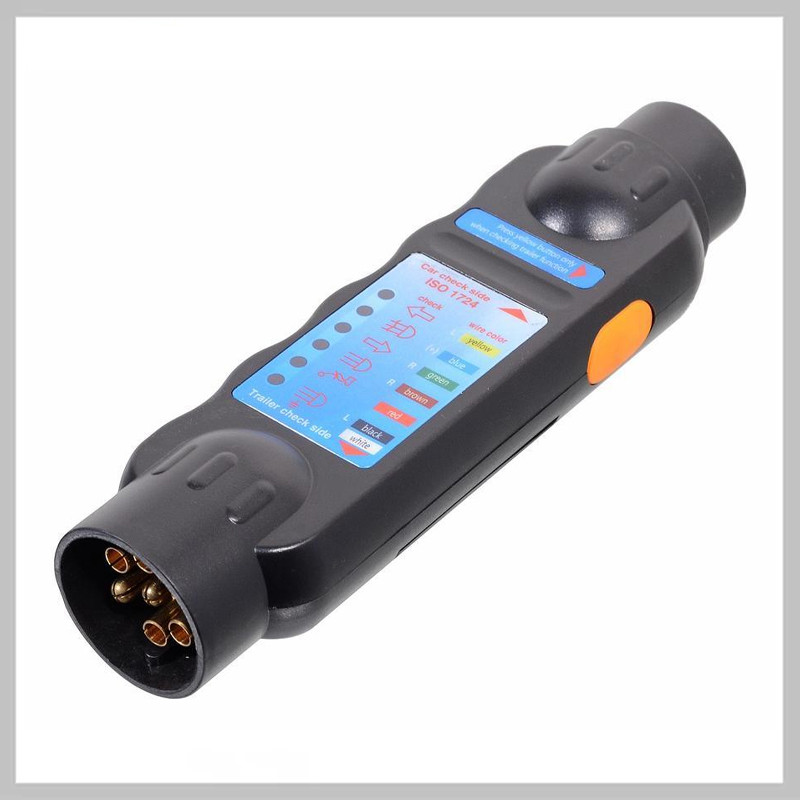

LED tester na kontrolu osvetľovacích funkcií zásuvky ťažného zariadenia vozidla a konektora prívesu. Možno ho použiť so všetkými 7-pinovými zásuvkami a zástrčkami a s adaptérom (nie je súčasťou balenia) ho možno použiť aj na meranie 7-pinových funkcií 13-pinových konektorov. LED diódy nesvietia, ak je pripojenie chybné.

Návod na použitie:
Vložte do testeru 9 V batériu (nie je súčasťou balenia) a dajte pozor na správnu polaritu. Pripojte tester k zásuvke alebo zástrčke prívesu a prečítajte namerané údaje.

Meranie konektora prívesu:

Na vykonanie merania musia fungovať všetky svetlá na prívesu.

Vložte zástrčku do testeru a stlačte žlté tlačidlo na boku zariadenia.

Ak je všetko v poriadku, rozsvietia sa všetky LED diódy, z ktorých každá indikuje funkciu elektrického obvodu.

Ak niektorá z LED kontroliek nesvieti, porucha môže byť spôsobená prerušeným vodičom, chybným pripojením alebo spálenou žiarovkou.

Ak nesvieti žiadna z LED kontroliek, pravdepodobne je chybný vodič -12 V (uzemnenie) alebo je vybitá batéria.

Meranie zásuvky ťažného zariadenia:

Zapnite svetlá a smerovky vozidla.

Pripojte tester k zásuvke a stlačte žlté tlačidlo.

LED diódy indikujú, ktoré svetelné funkcie pracujú správne.

Ak nesvieti žiadna LED dióda, pravdepodobne je poškodený vodič -12 V (uzemnenie) alebo nie sú zapnuté svetlá.

Dôležité:
Tento tester nemožno použiť pre zásuvky ťažného zariadenia, ktoré majú vlastnú riadiacu jednotku (CANBUS). Nikdy nepripájajte tester súčasne k zásuvkám ťažného zariadenia a prívesu – systémy vozidla a prívesu merajte vždy samostatne.

Hmotnosť: 0,27 kg
